Producción y almacenamiento eléctrico en barcos

INNOVADORAS SOLUCIONES DE PRODUCCION Y ALMACENAMIENTO ELECTRICO A BORDO. Producción y almacenamiento eléctrico en barcos.

LA SOLUCION AL PROBLEMA DE DESCARGAS PROFUNDAS DE LAS BATERIAS EN TU BARCO.

La problemática recurrente del estado de carga de las baterías de servicio es habitual en los barcos que tienen un consumo eléctrico cuando el barco se encuentra fondeado y con motores o generador apagado.

Las compañías de Charter náutico, alquiler de barcos, sufrimos el deterioro prematuro de las baterías de servicio, debido al mal uso que se hace de sus límites de descarga.

Los responsables de flota de las compañías dedicadas al Charter durante el check-in tratan de explicar al cliente, usuario de la embarcación, la importancia de mantener las baterías en un estado óptimo de carga, el bien escaso que supone la electricidad a bordo y el peligro que supone realizar descargas profundas de baterías por debajo de los límites de seguridad (aprox. 12,2 V), a partir de los cuales las baterías convencionales de plomo producen un exceso de sulfato de plomo que se deposita entre las placas de las celdas interiores, perdiendo capacidad de almacenaje.

No siempre se consigue que se realice un régimen de cargas adecuado, y según nuestra experiencia como compañía dedicada al Charter con flota propia de barcos, veleros y catamaranes, las baterías de servicio entre la primera y segunda temporada terminan deterioradas con la capacidad de carga reducidas al mínimo.

Es una constante que nos ocurre en los barcos de alquiler, ello conlleva reclamaciones cruzadas por distintos motivos entre responsables de flota y clientes.

Preocupados por la problemática existente con las baterías de servicio de sus barcos, el equipo de mantenimiento de flota de ATV Charter, ha estudiado la viabilidad técnica y económica de posibles soluciones a implementar.

Existen distintos sistemas innovadores que intentan solucionar la producción y el almacenamiento de la energía eléctrica abordo, desde ATV Charter queremos compartir nuestra experiencia y la solución adoptada en barcos de nuestra flota.

La decisión sobre el sistema a implementar debía cumplir con unos condicionantes que hicieran viable el proyecto y que cumpliera con las expectativas que necesitamos para nuestros clientes.

Entre los puntos más destacables:

  • Compatibilidad con sistema de carga de cualquier barco.
  • Sencillez de instalación.
  • Fiabilidad del sistema (garantía de fabricante).
  • Coste de suministro e instalación sostenible.
  • Conectividad e información.

Elegimos un sistema simple, Placas fotovoltaicas y baterías, a priori nada nuevo, pero cada elemento del sistema tiene unas características especiales, que unidas hacen un sistema innovador y eficiente.

  • El sistema que vamos a describir se ha instado en un catamarán Lagoon 42, todos los materiales usados son compatibles para cualquier barco y puede ser instalado por cualquier técnico que este un poco familiarizado con la electricidad naval.

Los materiales empleados son los siguientes:

  1. 4 Uds. de placa fotovoltaica T106x54FS-Black de 110.8 Wp.
  2. 2 Uds. Reguladores de carga Moonray 320
  3. 2 Uds. MRExtBT MoonRay Bluetooth Dongle
  4. 4 Uds. SmartLI100Basic2 SUNBEAMsystem SMART LITHIUM 100Ah (Batería)
  5. 35 Ml. De cable unipolar de 6 mm2.

 Descripción y características:

  1. placa fotovoltaica T106x54FS-Black de 110.8 Wp.

Placas especialmente diseñadas para el uso en barcos o caravanas.



Article# P Wp Ptol Max System Voltage Max System Voltage
with bypass diode*
Voc Isc Vmp Imp Sunpower Cells
T54x54FS-Black 55W 55.4W ±3% 30V 65V 21.76V 3.16A 19.5V 2.82A >22.5%
T106x27FS-Black 55W 55.4W ±3% 30V 65V 21.76V 3.16A 19.5V 2.82A >22.5%
T78x54FS-black 78W 78.4W ±3% 30V 65V 23.12V 4.48A 19.72V 3.98A >22.5%
T79x74FS-Black 114W 114.3W ±3% 30V 65V 22.44V 6.52A 19.14V 6.16A >22.5%
T106x54FS-Black 111W 110.8W ±3% 30V 65V 21.76V 6.32A 18.56V 5.97A >22.5%

Ventajas particulares del panel fotovoltaico elegido:

  • Optimizada y sectorizada para zonas en sombra (solo deja de funcionar la zona en sombra)
  • Esperanza de vida doble que las placas convencionales
  • 5 años de garantía
  • Superficie antideslizante
  • Repele suciedad, mayor transparencia.
  • Cable plano con un 25% más de cobre.
  • Protección UV de 1.4 mm. de espesor
  • Facilidad de instalación.

2. Reguladores de carga Moonray 320

3. MRExtBT MoonRay Bluetooth Dongle+

En controlador de carga solar MoonRay MPPT están realmente optimizados para su uso en barcos y autocaravanas. MoonRay supera a otros controladores de carga MPPT. Probado tanto en condiciones climáticas perfectas como en condiciones climáticas adversas. Su rendimiento eclipsa a otros en condiciones de sombreado parcial o nublado. Accesorios para brindarle información completa sobre el estado

El accesorio Bluetooth (es opcional), pero nos envía una información muy valiosa sobre el estado de carga de la batería y de la producción de las placas fotovoltaicas.

Ventajas de los controladores Moonray

  • La carga se iniciará cuando el panel solar (s) alcanza una tensión de 0,1 V por encima de la tensión de la batería (a veces <0.9V). Incluso con tan poca energía, se sumará a la energía total almacenada durante el día. Especialmente en países con clima nublado o con el sol en ángulos bajos.
  • La curva de eficiencia energéticaes extremadamente plana.
  • MoonRaypresenta un algoritmo MPPT optimizado para un voltaje de panel solar más bajo. También está adaptado para un panel solar Vmp en el rango de 17 a 25 Voltios. Esto para cargar una batería de 12V con un solo panel solar o también con muchos paneles solares. (recuerde que el paralelo es la mejor instalación de paneles solares en un yate / autocaravana)

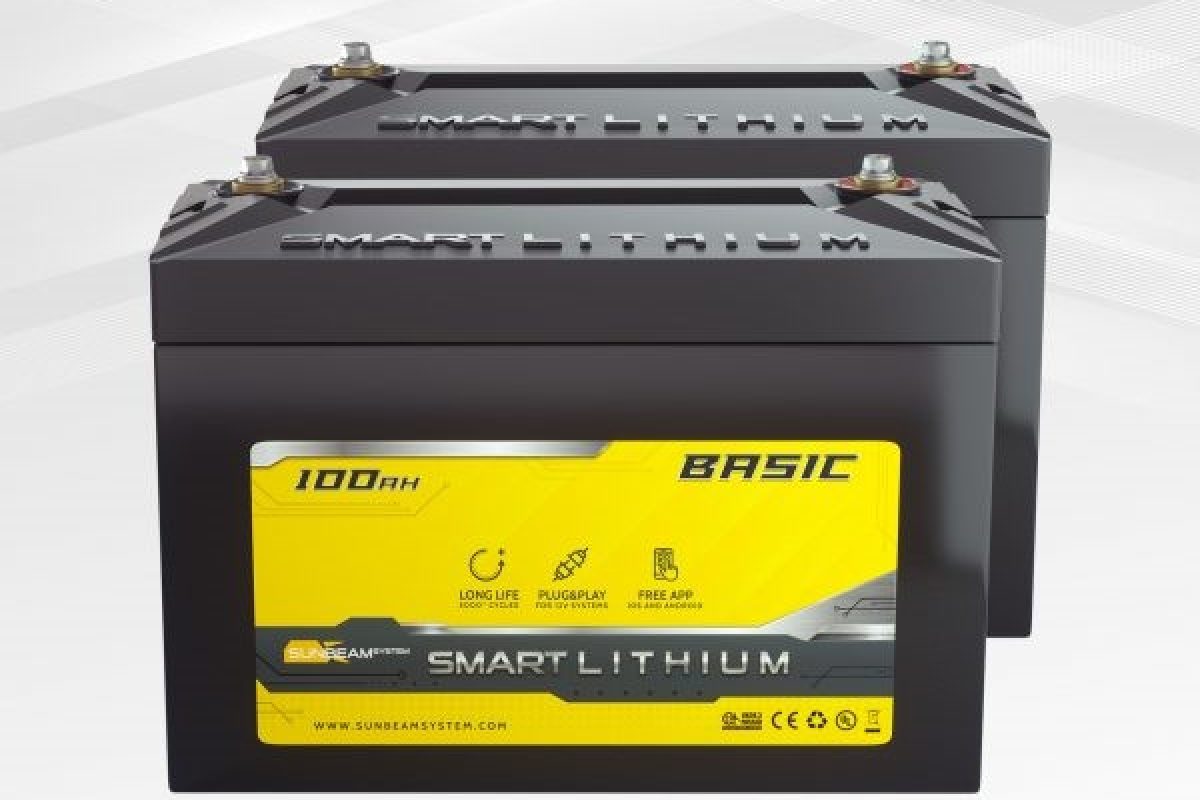

4. SmartLI100 Basic SMART LITHIUM 100Ah (Batería)

Sustituimos las baterías convencionales por Smart Lithium Plug & Play, es tan simple como reemplazar las baterías unas por otras.

Instantáneamente podrá disfrutar de la última tecnología sin esfuerzo. De hecho, NO hay necesidad de una planificación o asistencia técnica extensivas.

NI es necesaria ninguna compra de equipo adicional. Ahora definitivamente puede disfrutar de todos los beneficios de Smart Lithium y dejar atrás el miedo a descargas profundas.

Ventajas del uso de baterias de litio Smart Litium

  • Instalación verdadera Plug & Play. Compatible con cargadores y alternadores convencionales.
  • Compatible con la aplicación SUNBEAMsystem Multi Connect (IOS y Android).
  • La tecnología más segura del mercado fosfato de litio (LiFePO4) es el producto químico más seguro disponible.
  • Válvulas mecánicas de seguridad contra incendios
  • 5 años de garantía.
  • 5000 ciclos de carga garantizados
  • Carga rápida en menos de 1 Hora
  • Utilización del 100% de la carga 100 Ah (reales).
  • Entrega de potencia extrema
  • App para llevar toda la información en su smartphone o Tablet.
  • Conexión Bluetooth
  • Compatible con cualquier sistema de carga instalados.
  • 2 baterías de litio pueden sustituir a 4 baterías convencionales.

Conclusiones:

Nuestra experiencia tras probar la instalación descrita durante la pasada de temporada de Charter, ha sido muy satisfactoria.

Sin realizar grandes desembolsos en equipos caros de generación eléctrica para cargar baterías, hemos conseguido que los clientes puedan realizar un uso despreocupado de la electricidad a bordo y nosotros como armadores sentimos la tranquilidad de no ver nuestros costosos equipos de baterías, dañados al poco tiempo de su adquisición y lo que es muy importante, la no utilización de los motores del barco para cargar baterías.

Resumiendo, las ventajas:

  1. Con las 4 unidades de baterías de litio tenemos un almacenamiento de energía REAL de 360 A. (hay que tener en cuenta que las baterías convencionales solo se puede hacer uso de un 50% de su capacidad real aprox, sin entrar en descargas excesivas que las dañarían.)
  2. Carga de baterías completas en 40 minutos de motor arrancado, es decir en cualquier desplazamiento entre calas es suficiente para cargar las baterías de Litio al 100%.
  3. Si el usuario descarga las baterías en su totalidad, no daña las baterías, desconectara la corriente automáticamente entre los límites establecidos.
  4. Las 4 placas fotovoltaicas optimizadas para sombras que hemos colocado, nos reportan una carga media a las baterías de 160 A/día, que equivale a un 50% del consumo medio diario de este barco, equipado con 2 frigoríficos, wáter eléctrico, iluminación, equipo de música, etc.
  5. Información en tu smartphone o Tablet del estado de baterías y la producción eléctrica de las placas en TIEMPO REAL.
  6. El coste de la inversión es perfectamente asumible en el tiempo, ya que nos ofrece una garantía de equipos de 5 años y 5000 ciclos de carga garantizados.

AN Mares S.l. (distribución SunBeam System en España) ([email protected]) nos ha suministrado los equipos y nuestro personal de base ha realizado la instalación.

ATV Charter (7/12/2021)
